Portone sezionale industriale

Porte sezionale industriale

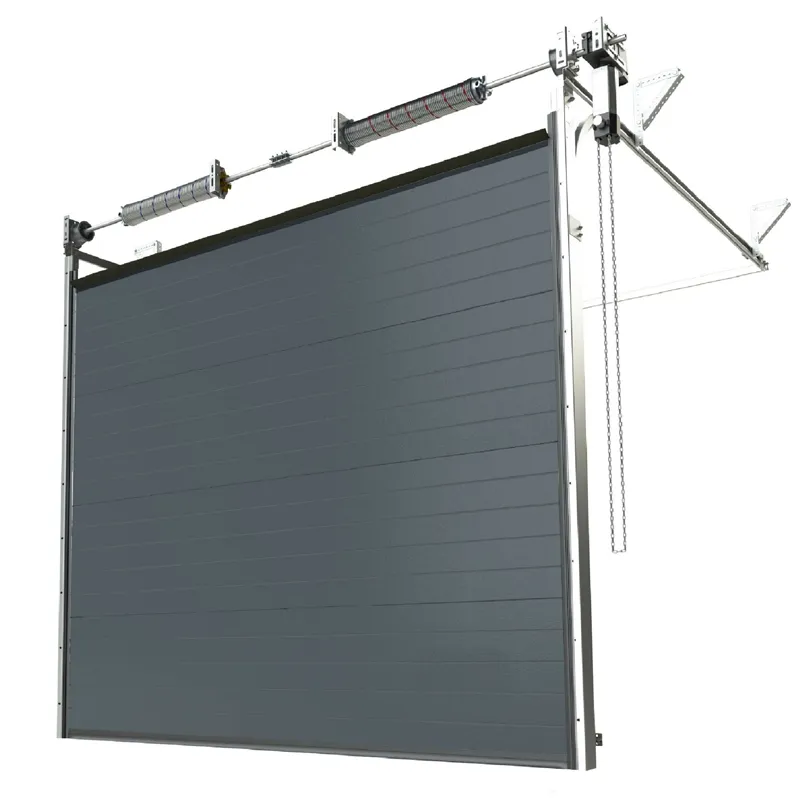

La porta sezionale industriale rappresenta una soluzione solida e affidabile per edifici produttivi, magazzini, officine o strutture logistiche. I pannelli in acciaio riempiti con schiuma poliuretanica da 40 mm offrono un eccellente isolamento termico e acustico, garantendo al tempo stesso un’elevata resistenza e durata.
La porta è disponibile in diverse varianti di scorrimento, per adattarsi perfettamente sia agli edifici con architravi bassi sia ai capannoni industriali di grande altezza. Indipendentemente dal tipo di montaggio, la struttura con molle a torsione e guide in acciaio garantisce un funzionamento fluido, sicuro e affidabile anche in caso di uso intensivo.

Caratteristiche principali:

  • pannelli in acciaio con riempimento isolante in schiuma poliuretanica da 40 mm,
  • sistema di bilanciamento con molle di torsione e dispositivi di sicurezza,
  • struttura portante in acciaio con guide,
  • possibilità di realizzazione su misura,
  • versione automatica o manuale con riduttore a catena.

Tecnologie disponibili:

  • sistema di sicurezza contro la rottura delle molle e dei cavi,
  • guarnizioni che garantiscono un’elevata tenuta termica,
  • possibilità di integrazione con fotocellule, lampeggianti e sistemi di controllo remoto,
  • possibilità di aggiungere sezioni vetrate e porta pedonale integrata.

Vedi istruzioni di misurazione —

  • Pannelli: in acciaio zincato, spessore 40 mm, riempiti con schiuma poliuretanica per un elevato isolamento termico e acustico.
  • Guide: in acciaio, con vari tipi di scorrimento disponibili (standard, sollevamento alto, sollevamento verticale, basso architrave) in funzione dell’edificio.
  • Molle: molle di torsione con dispositivi di sicurezza contro la rottura; protezioni anche sul sistema funi.
  • Guarnizioni: perimetrali, superiori e inferiori – garantiscono tenuta all’aria, polvere e umidità.
  • Automazione: azionamento manuale con riduttore a catena oppure motorizzazione industriale con centrale di comando e pulsantiera; telecomando e fotocellule come opzionali.
  • Sicurezza: pannelli con costruzione “finger proof”, blocchi antieffrazione, fotocellule di sicurezza.
  • Finiture pannelli: lisci o con dogatura orizzontale; disponibili sezioni vetrate e griglie di ventilazione.
  • Colori: ampia tavolozza RAL e pellicole effetto legno per l’integrazione con l’architettura.
  • Porta pedonale: opzionale, integrata nel manto con soglia ribassata per un passaggio comodo.

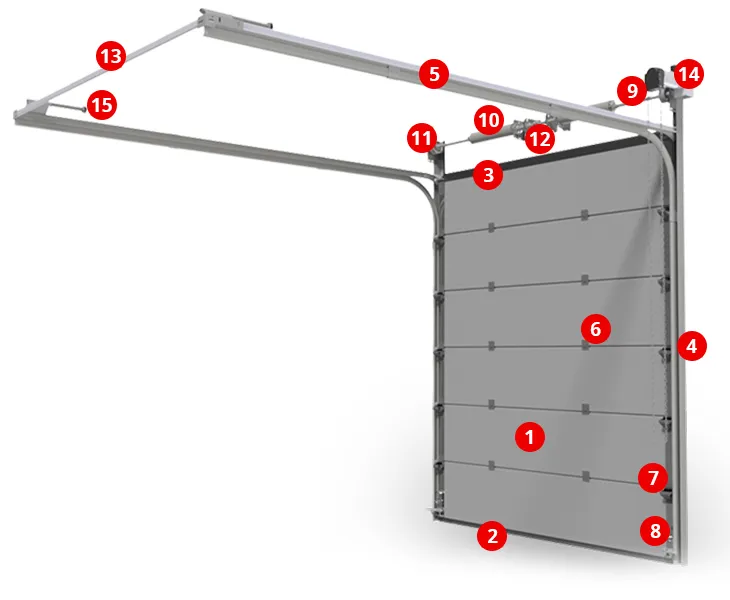

Struttura della porta sezionale industriale

1. Pannelli della porta

2. Guarnizione inferiore

3. Guarnizione superiore

4. Guide verticali

5. Guide orizzontali

6. Cerniere centrali

7. Cerniere laterali con rullo

8. Supporto inferiore con dispositivo di sicurezza contro la rottura dei cavi

9. Albero

10. Molle a torsione

11. Tamburi per funi

12. Dispositivo di sicurezza contro la rottura delle molle

13. Profilo di collegamento

14. Riduttore a catena o motore elettrico

15. Tampone a molla

Palette di finiture e colori

Senza nervature

Bianco
(RAL 9016)

Grigio antracite
(RAL 7016)

Rovere dorato

Noce

Grafite

Nervatura singola

Bianco
(RAL 9016)

Grigio antracite
(RAL 7016)

Rovere dorato

Noce

Nervature strette

Bianco
(RAL 9016)

Marrone
(RAL 8014)

Grigio antracite
(RAL 7016)

Argento
(RAL 9006)

Nervatura a V

Argento
(RAL 9006)

Tipi di guide

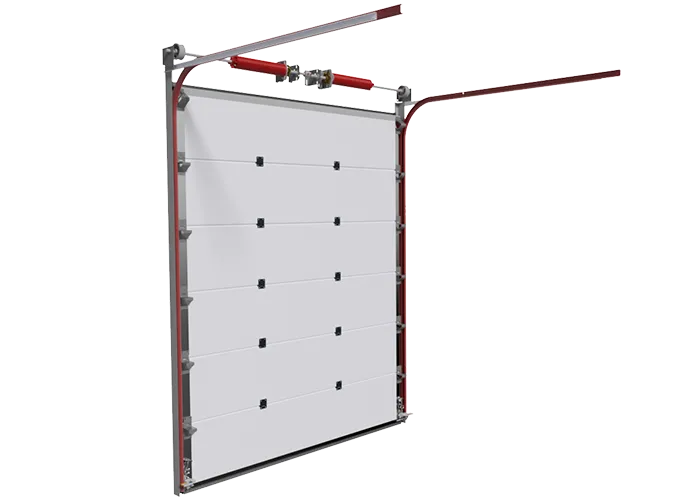

Scorrimento standard (S)

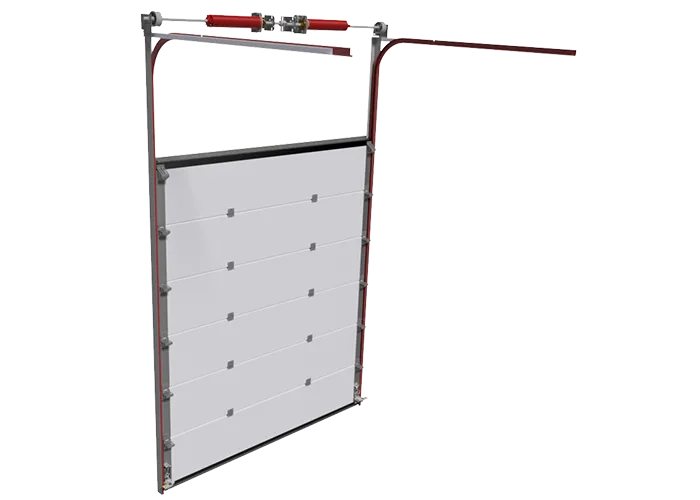

Scorrimento alto (H)

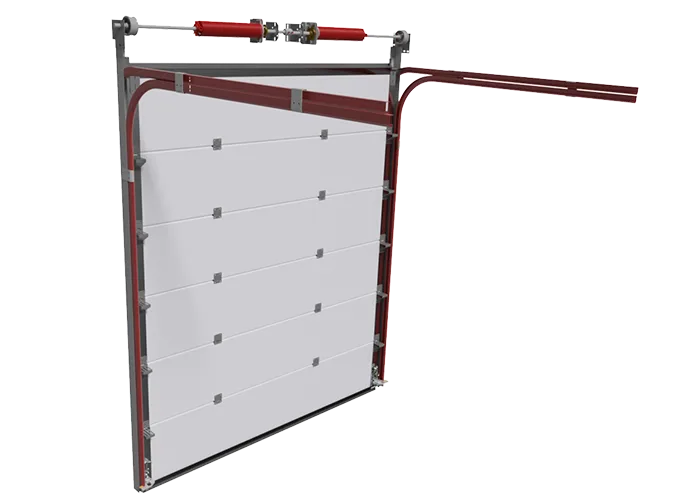

Scorrimento frontale basso (F)

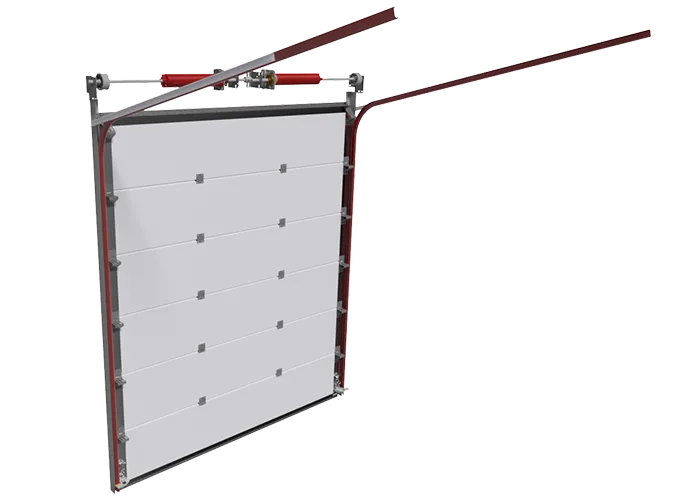

Scorrimento inclinato (K)

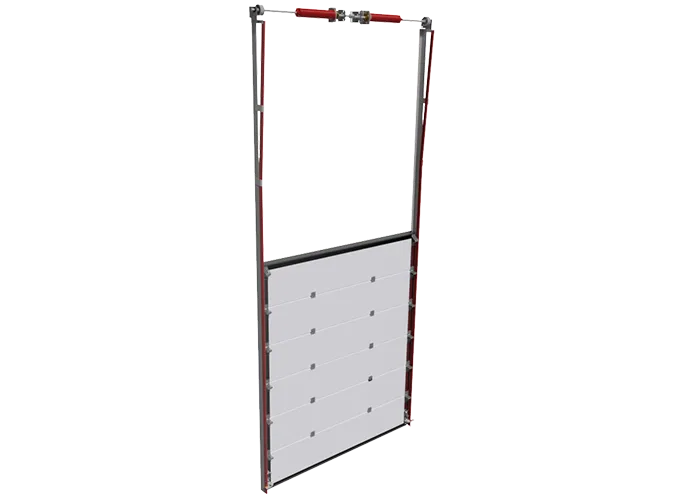

Scorrimento verticale (V)

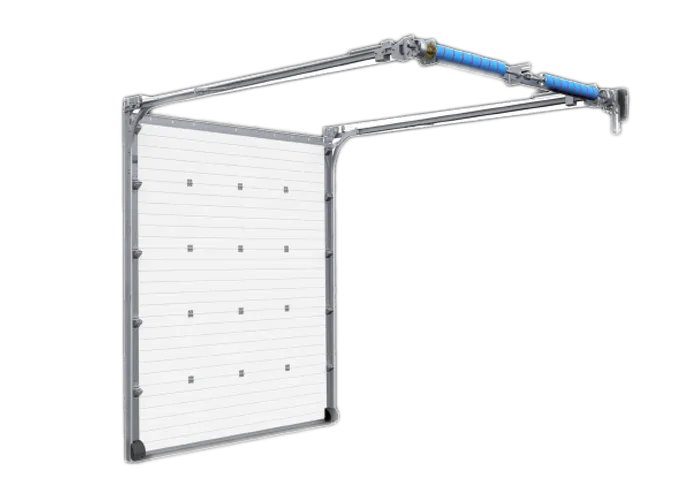

Scorrimento posteriore basso (LHR)

Uso sicuro

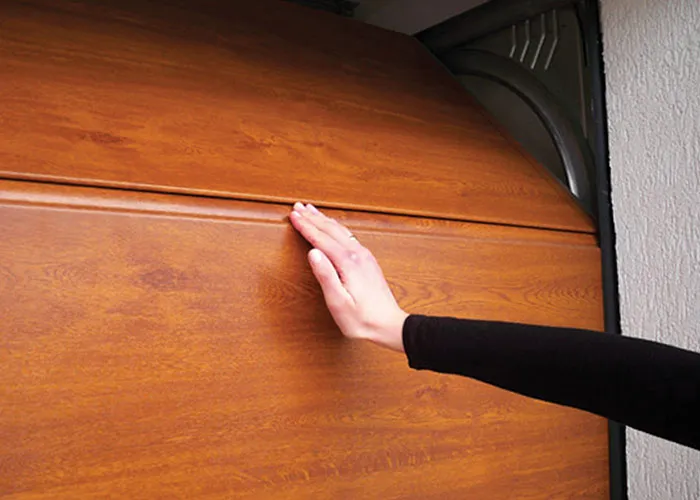

Pannelli sicuri

Nelle nostre porte sezionali da garage abbiamo introdotto una serie di soluzioni speciali per aumentare la sicurezza d’uso. Una di queste è il sistema finger protection, applicato nel punto di giunzione dei pannelli. La forma adeguata dei pannelli garantisce la protezione contro lo schiacciamento delle dita sia durante l’apertura, sia durante la chiusura della porta.

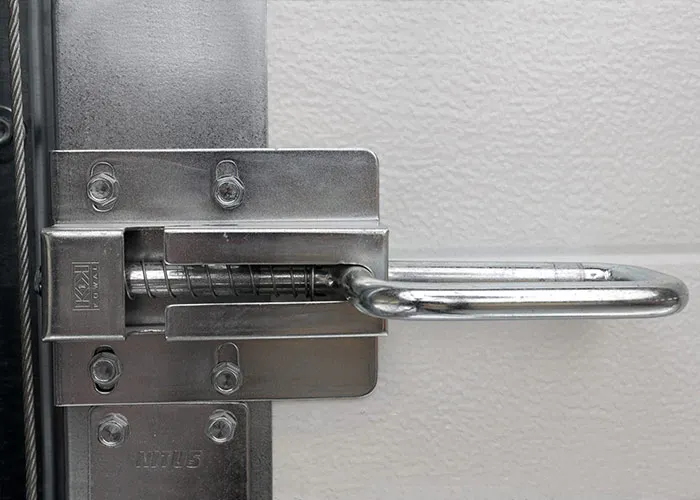

Catenaccio manuale

Nella dotazione standard di una porta sezionale con azionamento manuale è presente un catenaccio, montato e azionato dal lato interno. Utilizzato soprattutto nelle porte senza serratura, impedisce efficacemente il sollevamento dall’esterno della porta bloccata.

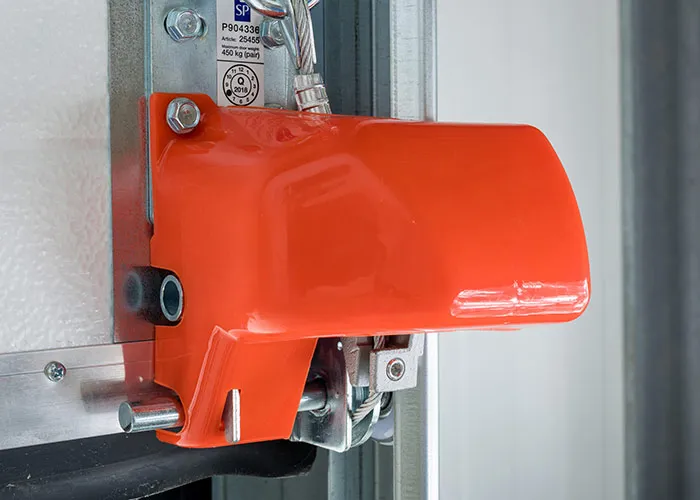

Protezione contro la rottura dei cavi

’elevata frequenza di utilizzo delle porte industriali richiede l’impiego di dispositivi di sicurezza aggiuntivi, che prevengono l’abbassamento improvviso del portone in caso di rottura di uno dei cavi di sollevamento.

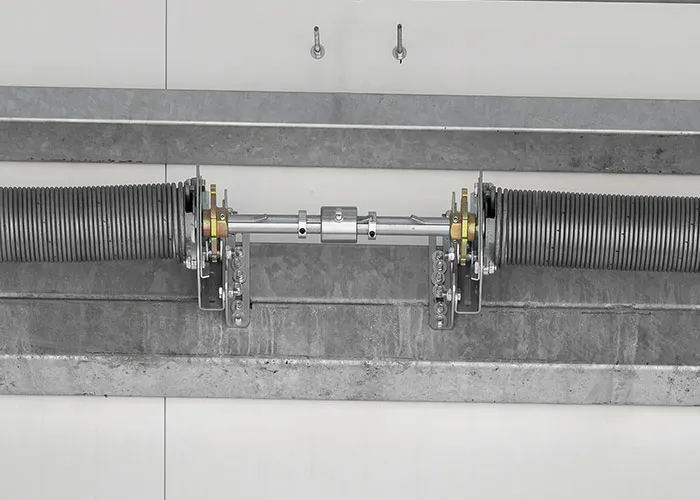

Protezione contro la rottura delle molle

Tutte le nostre porte sezionali industriali sono dotate di un sistema di sicurezza speciale che, in caso di rottura delle molle, impedisce l’improvvisa caduta del portone, garantendo la massima sicurezza durante l’utilizzo quotidiano.

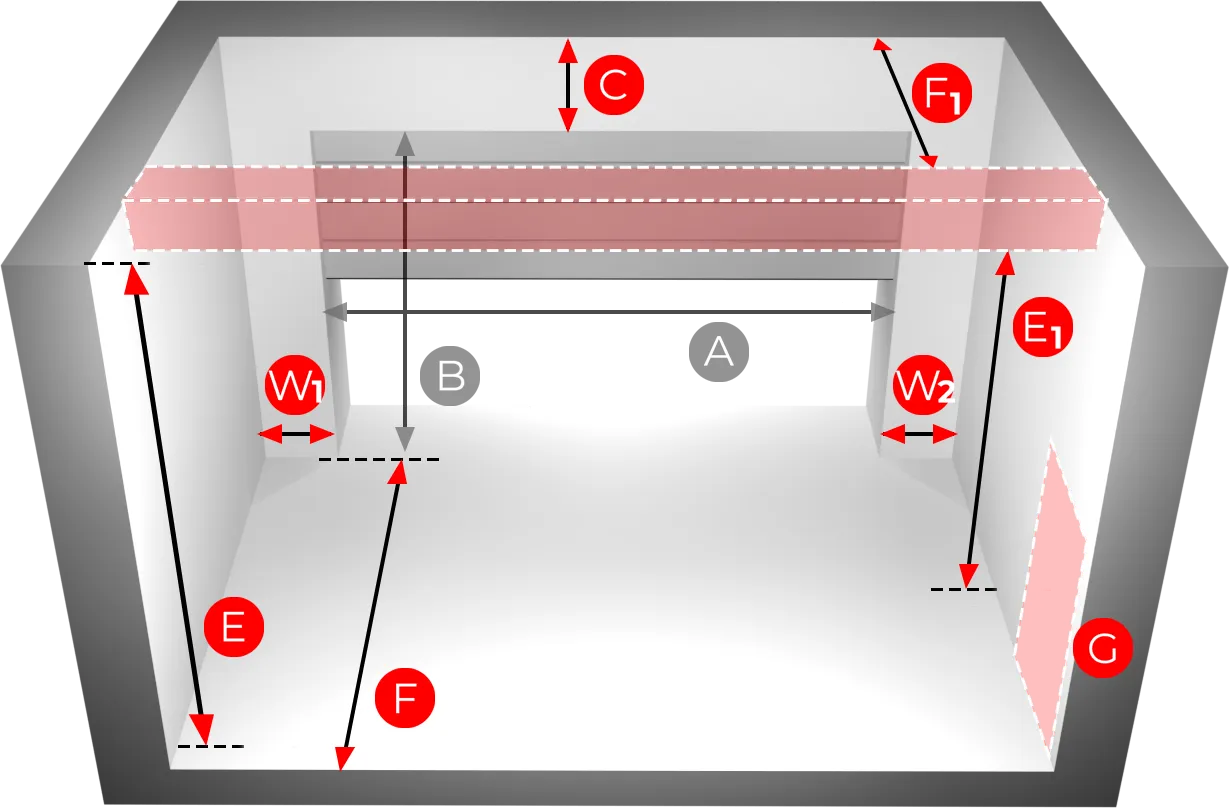

Come misurare l’apertura per la porta sezionale?

A - larghezza del foro

B – altezza del foro

C - altezza dell’architrave

W1 , W2 – larghezza delle mazzette

E - altezza interna del garage

E1 - altezza del primo ostacolo

F - profondità del garage

F1 - profondità superiore fino al primo ostacolo (misurando dall'architrave)

G - è presente una porta laterale di accesso?
