Porte rapide industriali

Porte rapide industriali

Le porte rapide industriali sono progettate principalmente per applicazioni interne in edifici industriali e commerciali, come capannoni di produzione, magazzini, supermercati o laboratori. Possono essere utilizzate anche come barriera tra l’interno e l’esterno, riducendo lo scambio d’aria e la perdita di calore. La struttura in alluminio verniciato a polvere RAL 9010 e il controllo con inverter PLC garantiscono durata, sicurezza e funzionamento fluido anche in caso di utilizzo intensivo.

Caratteristiche principali:

  • Prodotto realizzato su misura
  • Possibilità di montaggio a parete o nell’apertura
  • Velocità di funzionamento fino a 1363 mm/s
  • Struttura in alluminio RAL 9010
  • Controllo con inverter PLC
  • Telo in PVC da 1 mm, 900 g/m² con fascia trasparente opzionale

Tecnologie disponibili:

  • Inverter PLC – accelerazione e decelerazione fluida, minore usura dei componenti
  • Barriera luminosa – protezione totale su tutta l’altezza del passaggio
  • Segnalazione LED RGB – indica lo stato operativo o eventuali anomalie
  • Sistema PLUG&PLAY – connessione e manutenzione rapide
  • Personalizzazione del colore del telo in PVC (non riguarda la struttura)
  • Opzione di montaggio del motore a sinistra o a destra – adattamento alle condizioni del sito

Vedi istruzioni di misurazione —

  • Modelli disponibili: ECO / ECO PLUS
  • Applicazione: interna, opzionalmente come barriera tra l’interno e l’esterno
  • Velocità di apertura/chiusura: fino a 1363 mm/s
  • Altezza massima della barriera luminosa: 250,5 cm
  • Tipo di azionamento: motore trifase con inverter PLC
  • Tensione di alimentazione: 240 V, 50/60 Hz
  • Potenza del motore: 370 W (ECO) / 750 W (ECO PLUS)
  • Materiale della struttura: alluminio verniciato a polvere RAL 9010
  • Telo: PVC spessore 1 mm, densità 900 g/m²
  • Fascia trasparente: opzionale, altezza circa 60 cm
  • Guarnizioni delle guide: a spazzola
  • Segnalazione: lampada LED RGB
  • Centralina di comando: con inverter PLC integrato e display LCD
  • Sistema di sicurezza: barriera luminosa (fotocellule verticali)
  • Cablaggio: PLUG&PLAY con connettori tipo HAN
  • Intensità d’uso: adatta per l'uso continuo
  • Lato di montaggio del motore: sinistro o destro
  • Colori del telo in PVC: 14 colori RAL

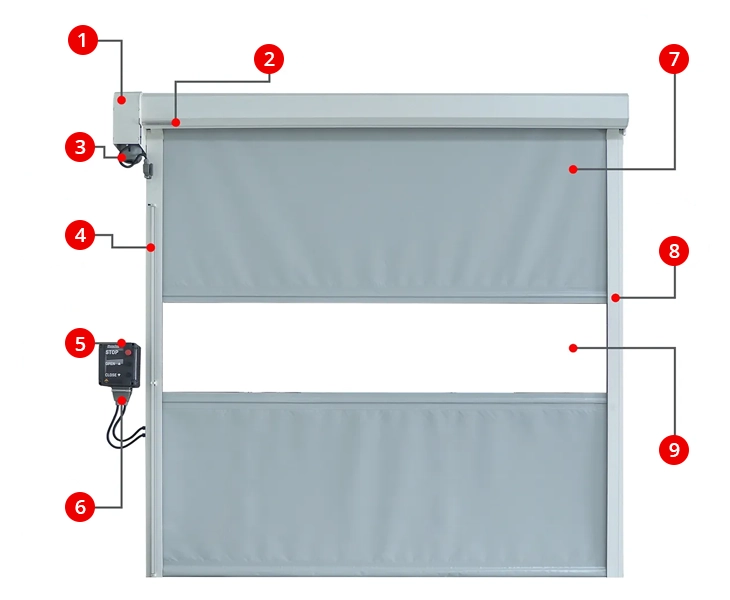

Struttura della porta rapida industriale

1. Copertura estetica dell’albero e del motore

2. Lampada di segnalazione LED RGB che indica lo stato di funzionamento della porta

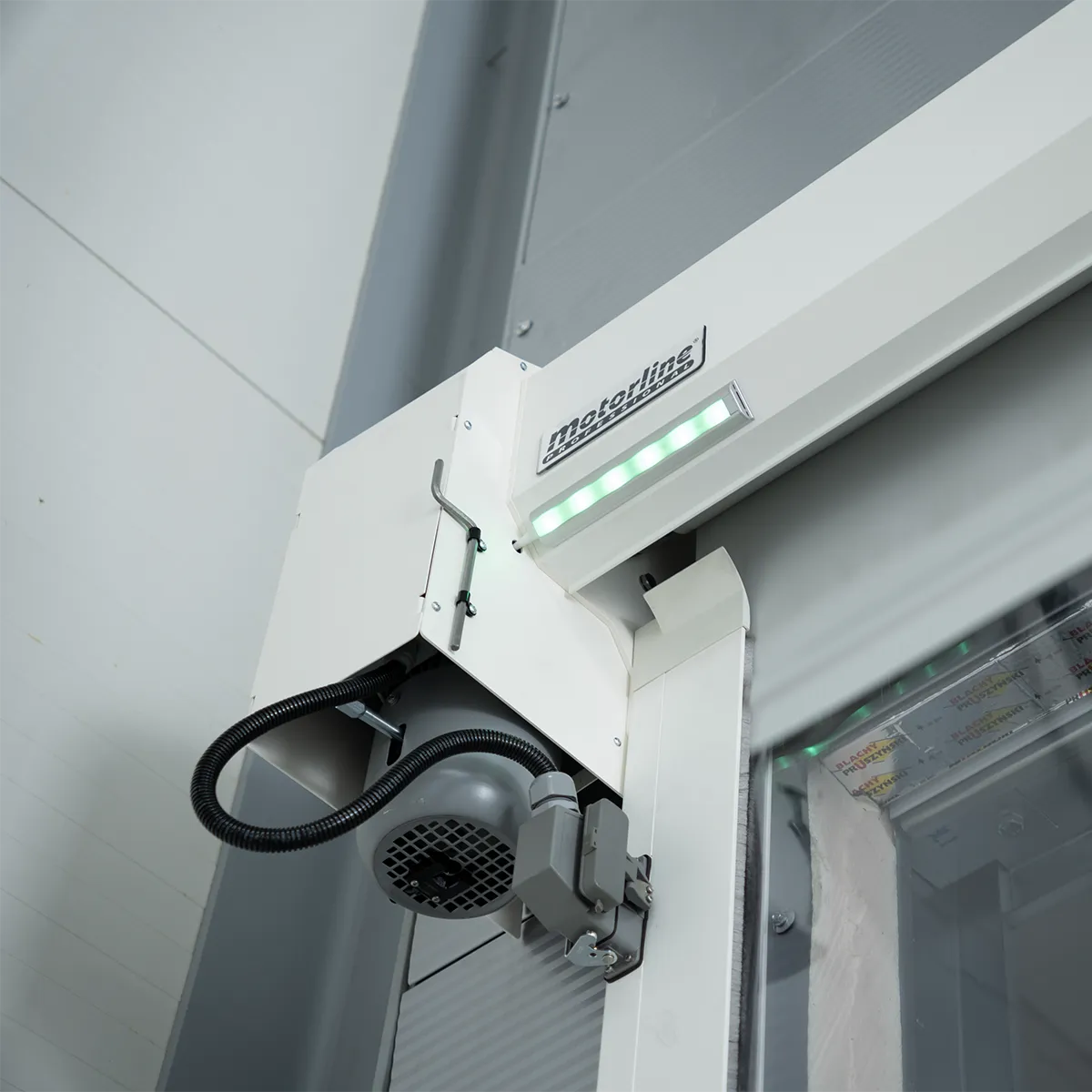

3. Motore trifase alimentato da inverter PLC

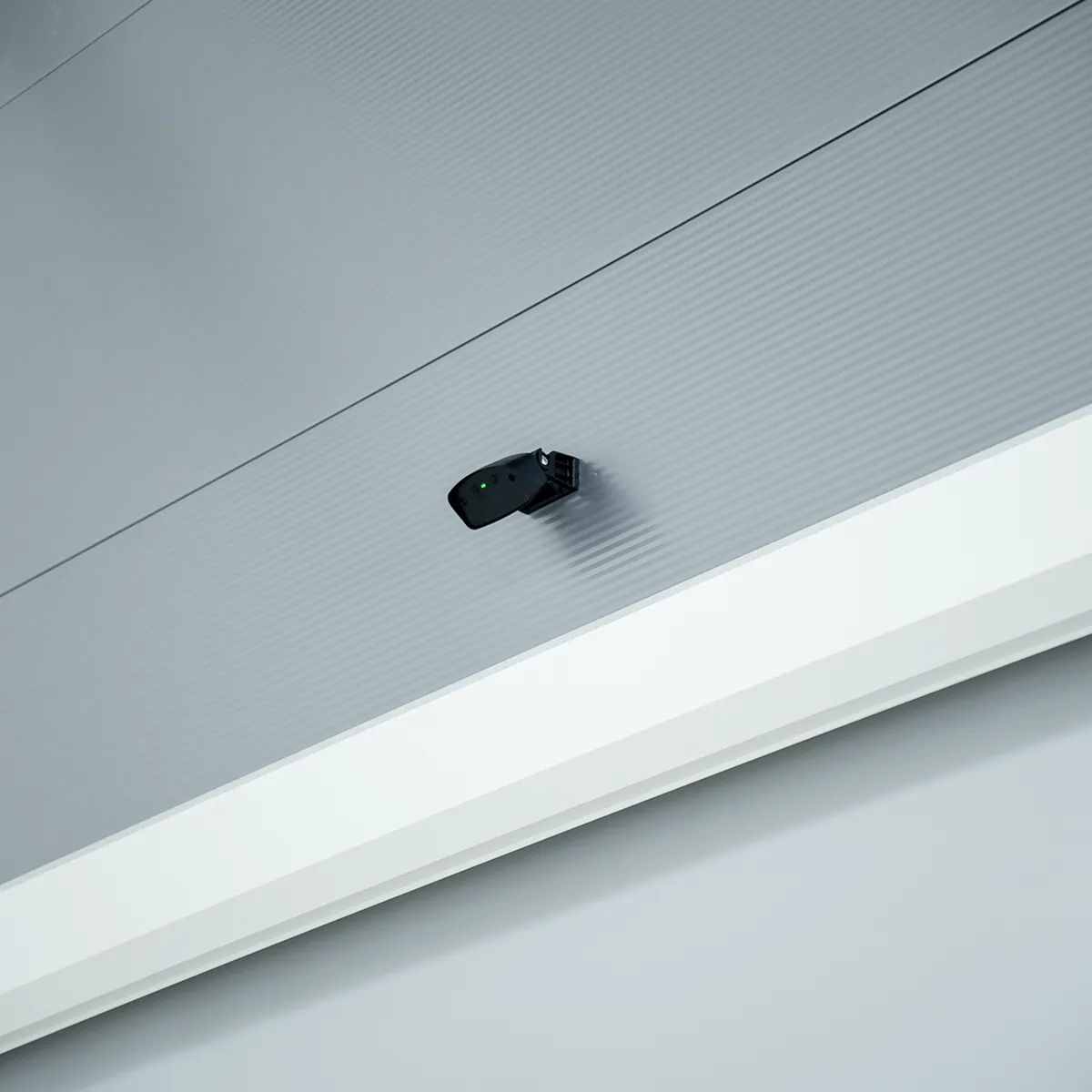

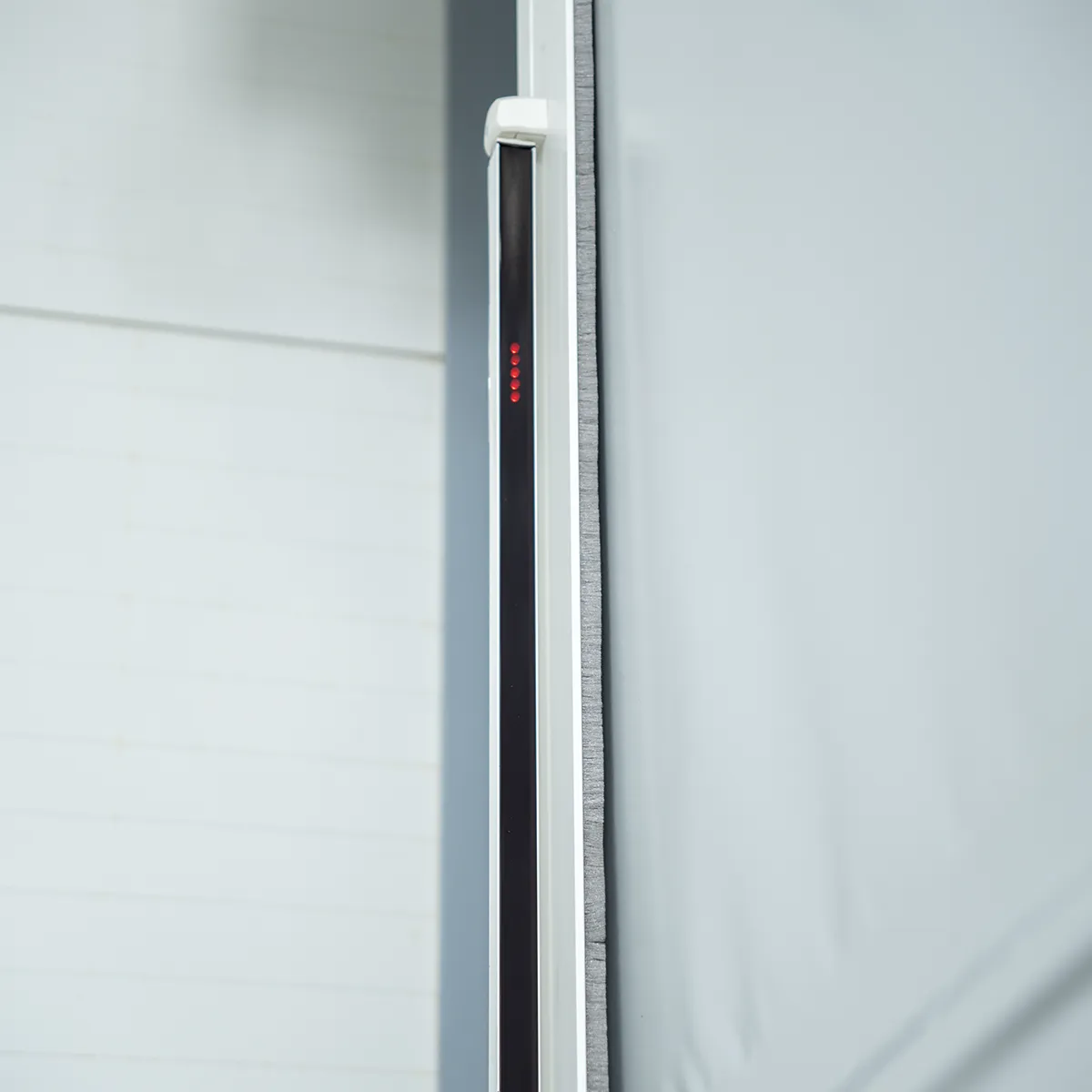

4. Barriera luminosa adattata all’altezza della porta – max 250,5 cm

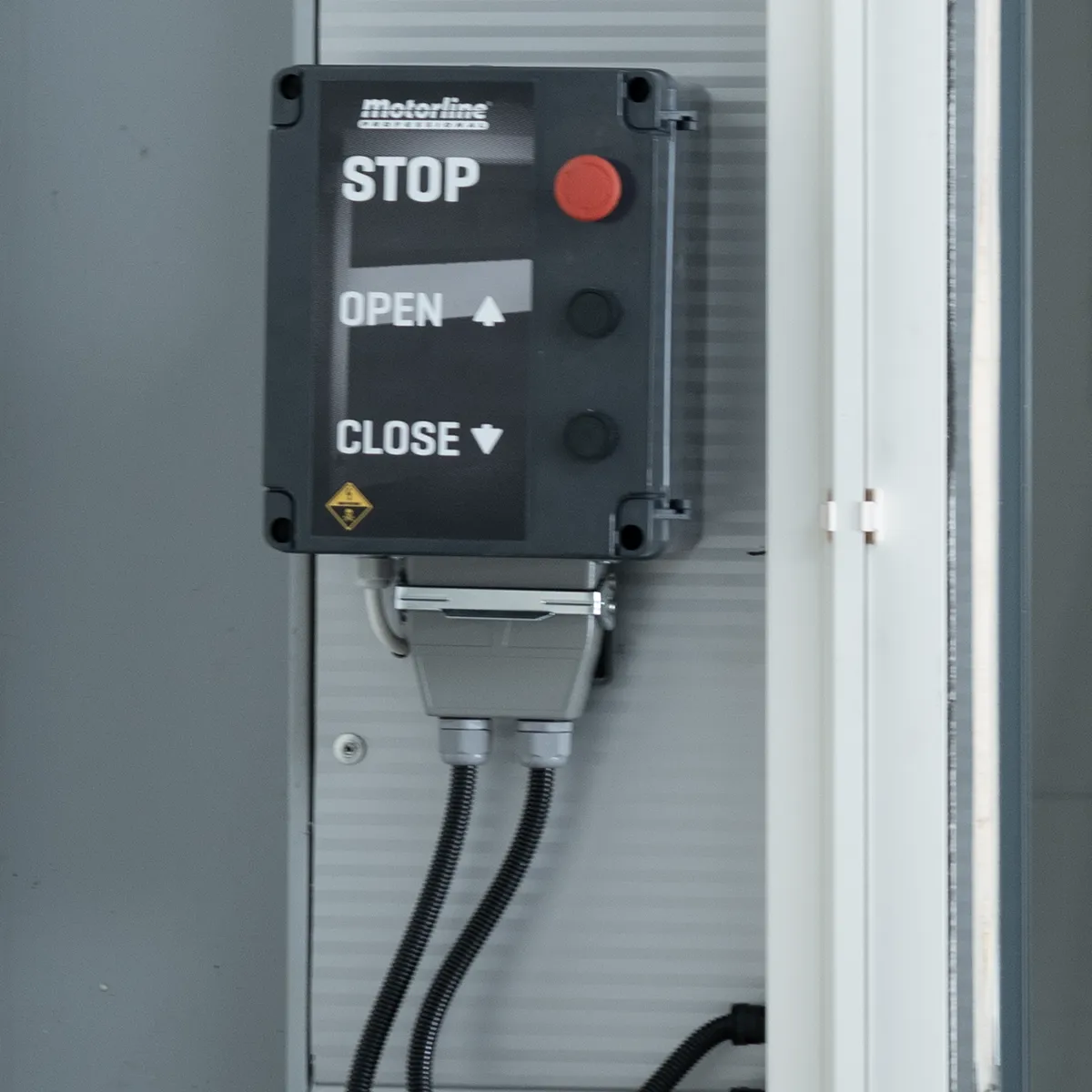

5. Centralina di comando con inverter PLC integrato e display LCD

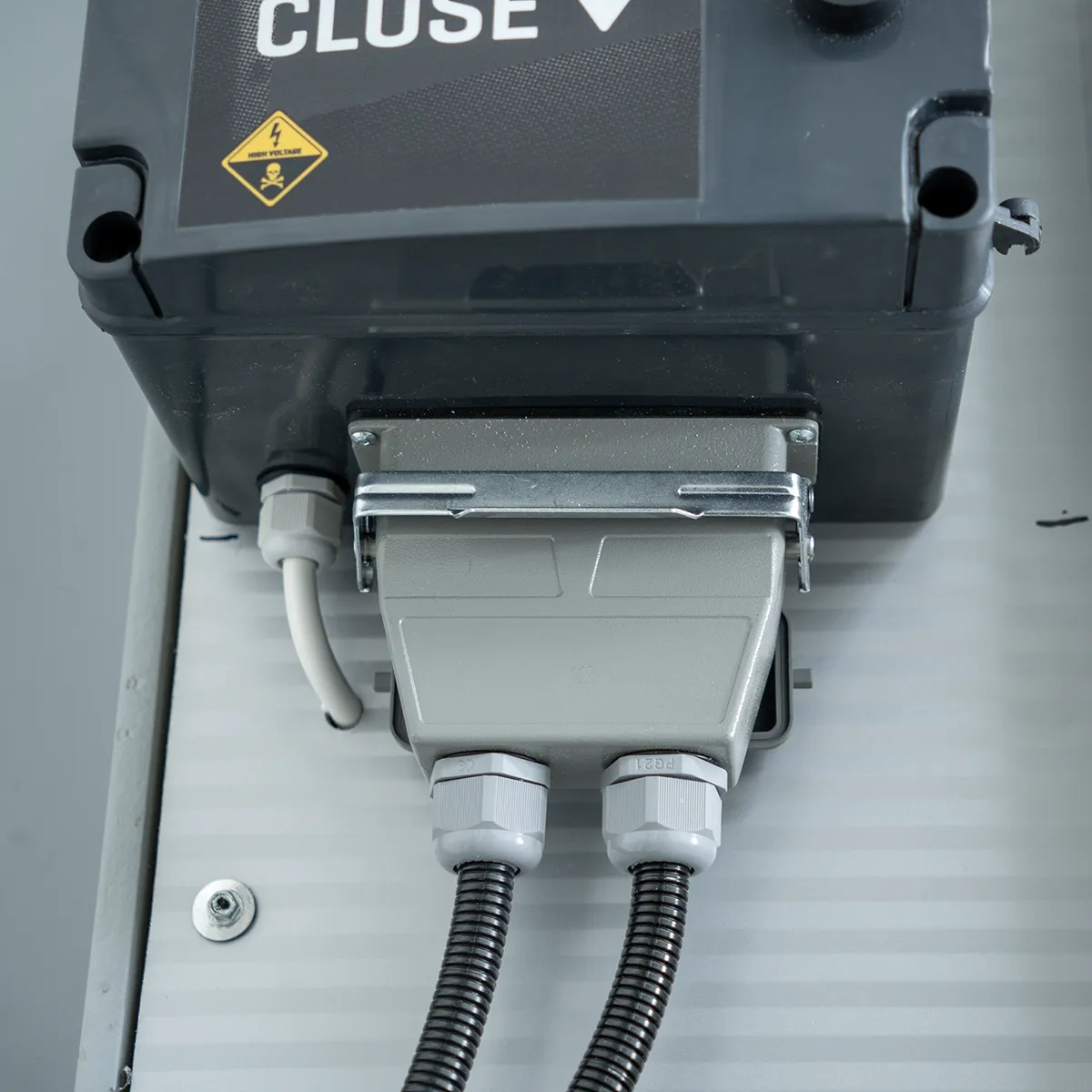

6. Cablaggio di tipo PLUG&PLAY – connettori tipo HAN

7. Telo in PVC spessore circa 1 mm, densità 900 g/m²

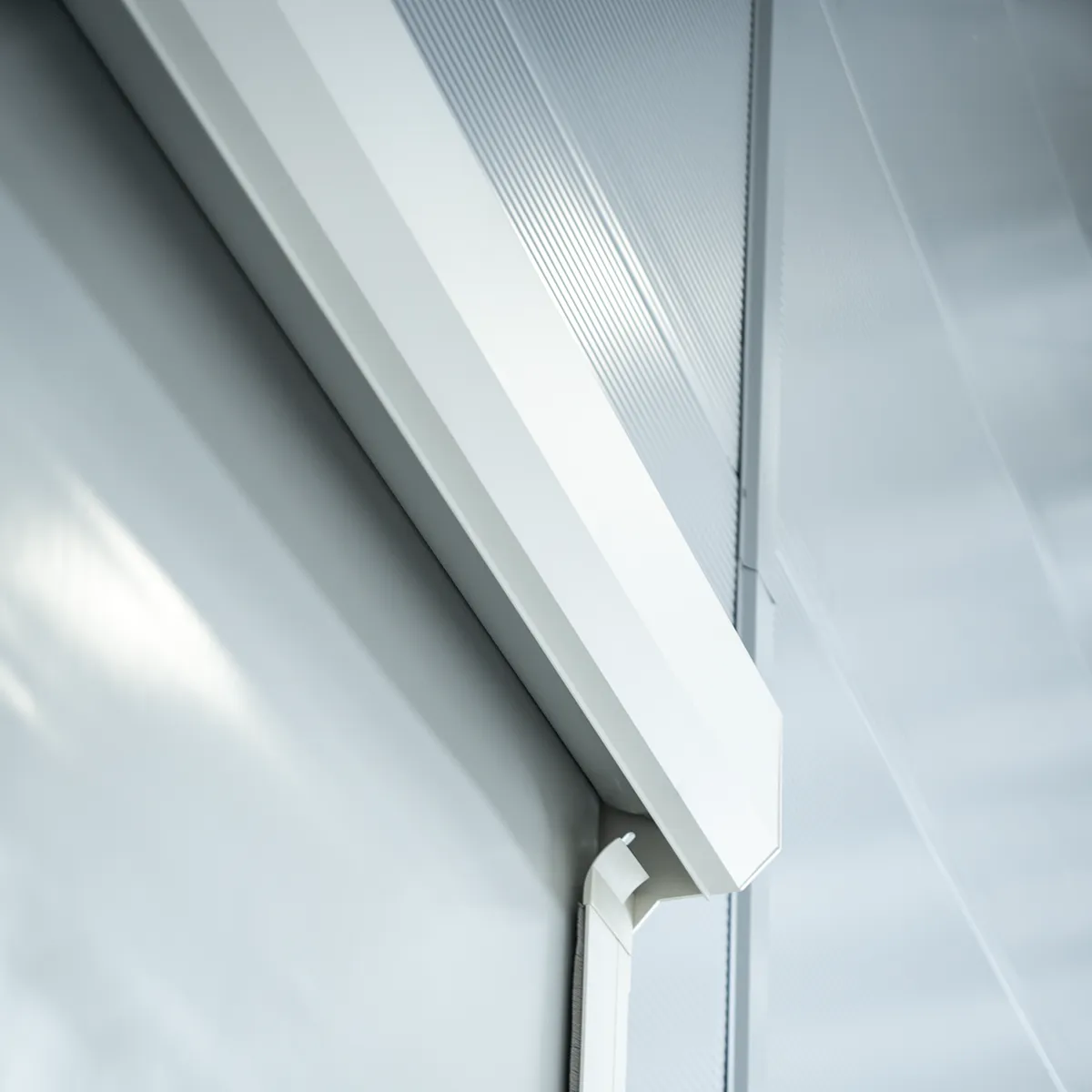

8. Struttura della porta verniciata a polvere in colore RAL 9010

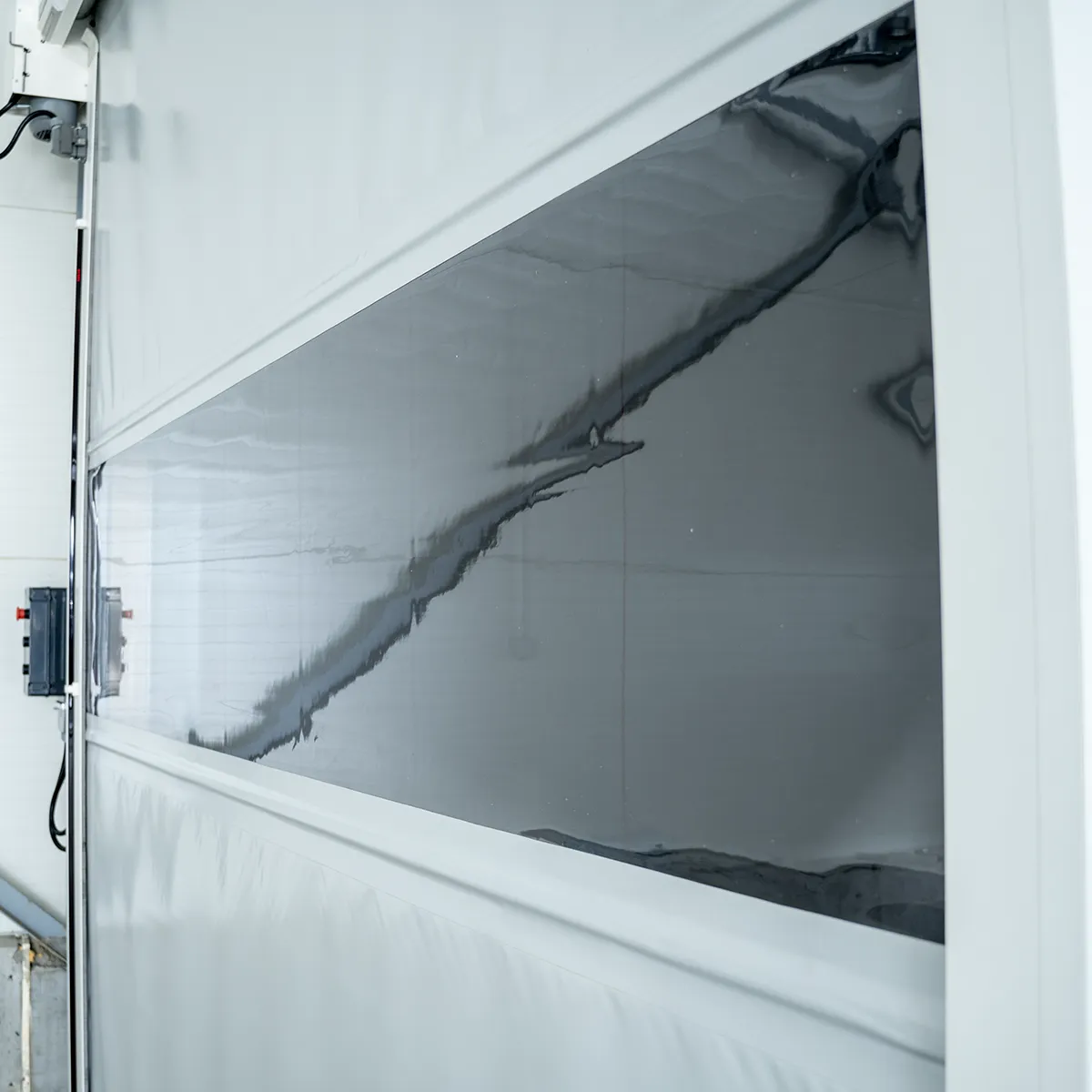

9. Fascia trasparente spessore 1 mm, altezza circa 60 cm

- Guarnizioni a spazzola nelle guide

- Pulsante a impulso

Applicazioni e caratteristiche operative

Le porte rapide industriali sono destinate principalmente a installazioni interne, in aree con carichi di vento moderati, dove la velocità del vento non supera 32 km/h. Possono anche fungere da barriera tra l’interno e l’esterno, riducendo la perdita di calore e lo scambio d’aria. La velocità di apertura fino a 1363 mm/s consente un funzionamento rapido ed efficiente dal punto di vista energetico, ideale per ambienti con traffico intenso.

Struttura e durata

La struttura della porta è realizzata in alluminio verniciato a polvere nel colore RAL 9010, che garantisce elevata resistenza alla corrosione e un aspetto estetico pulito. La costruzione compatta assicura una lunga durata e stabilità di funzionamento anche in caso di utilizzo frequente. L’inverter PLC integrato migliora la fluidità del movimento e prolunga la vita dei componenti meccanici grazie ad una gestione progressiva di accelerazione e frenata.

Flessibilità di montaggio e applicazioni

Le porte rapide industriali possono essere realizzate su misura, consentendo l’installazione in capannoni, magazzini, supermercati, celle frigorifere, laboratori, impianti farmaceutici e non solo.
La costruzione permette il montaggio a parete o all’interno dell’apertura e la scelta del lato di montaggio del motore, per un perfetto adattamento alle esigenze del sito.

Colori disponibili dei teli

Struttura in alluminio disponibile nel colore RAL 9010 (possibilità di cambio colore su richiesta)

Colori non standard

RAL 1003

RAL 1015

RAL 2004

RAL 3002

RAL 5002

RAL 5010

RAL 5013

RAL 5015

RAL 6026

RAL 7035

RAL 7037

RAL 7038

RAL 9005

RAL 9016

Attenzione!

I colori mostrati sono solo indicativi e possono differire dalle tonalità reali a causa delle impostazioni del monitor.

Galleria / Dettagli del prodotto

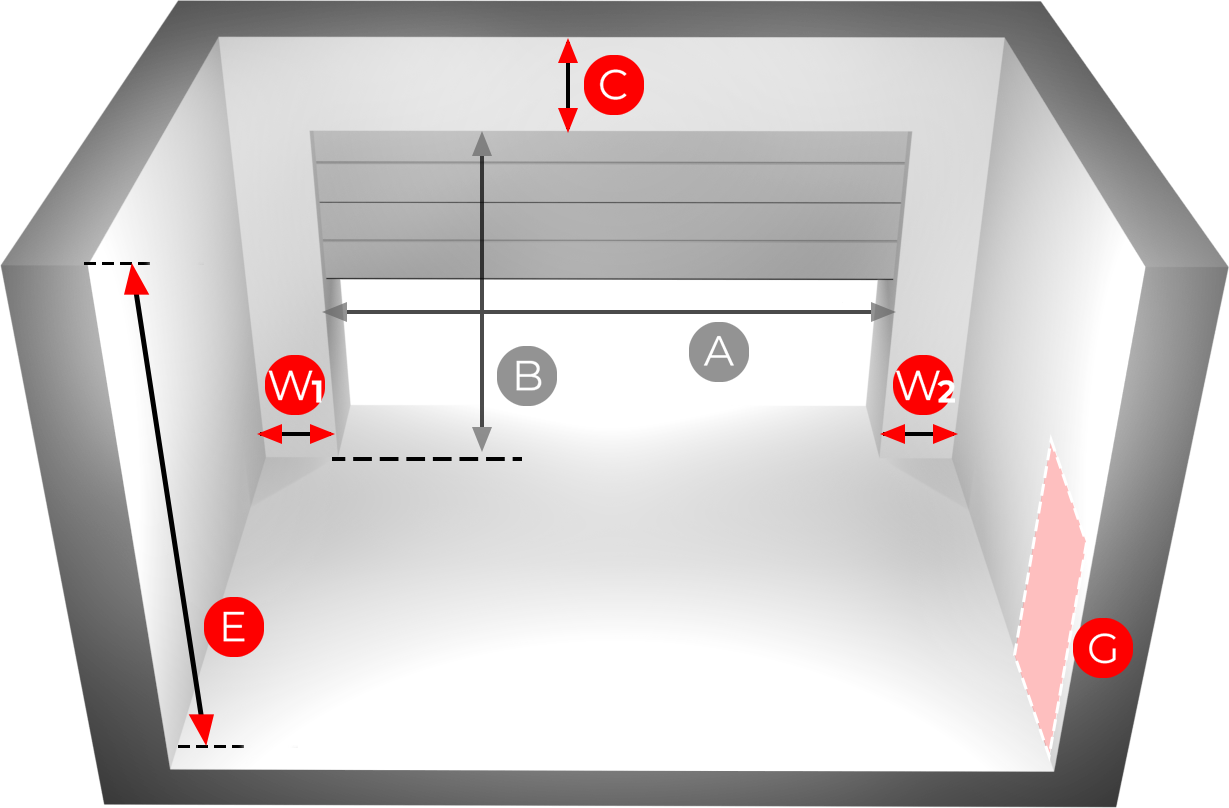

Come misurare l’apertura per la porta rapida industriale?

A - larghezza del foro

B – altezza del foro

C - altezza dell’architrave

W1 , W2 – larghezza delle mazzette

E - altezza interna del garage

G - è presente una porta laterale di accesso?

! Se l’installazione avviene all’interno dell’apertura, è sufficiente indicare la larghezza e l’altezza del vano.
